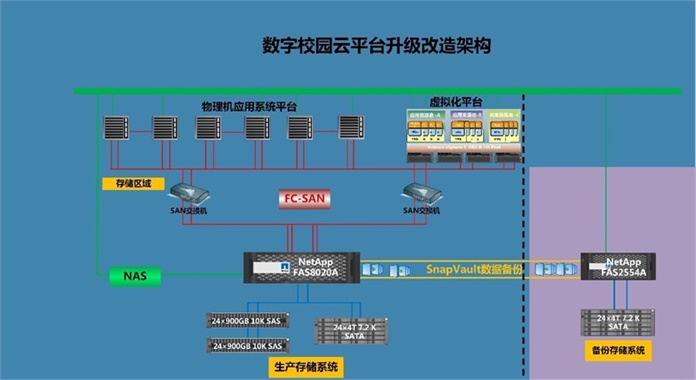

逻辑拓扑图

改造前情况

某教育公司为四川省内的中小学校及相关教育机构提供相关信息服务，其主要内容是管理系统，资源应用和中小学纸质图书管理；数据量在20TB左右，访问量较大；主要是非结构化数据。目前数据中心在电信IDC机房，有4个机柜，服务器有30-40台老旧的2路 CPU服务器，存储有国产的iscsi存储，没有任何自动的数据备份手段。

改造目标

1、使用虚拟化平台全面替换老旧物理服务器，实现计算资源的虚拟化；

2、搭建统一存储平台，实现存储的虚拟化。实现秒级RTO及RPO；并形成数据的自动备份。

3、实现混合云的架构，为业务的弹性打下基础。

4、部署业务接入的负载均衡及抗DDOS攻击，实现初步的平台安全。

实施拓扑

1、逻辑拓扑(见上图）

2、物理拓扑

                                                              物理拓扑图

该项目于2016年6月投入使用。
